智慧综合管廊自动化监控系统

优克雷结合最新技术促进管廊行业现代化、智能化.....

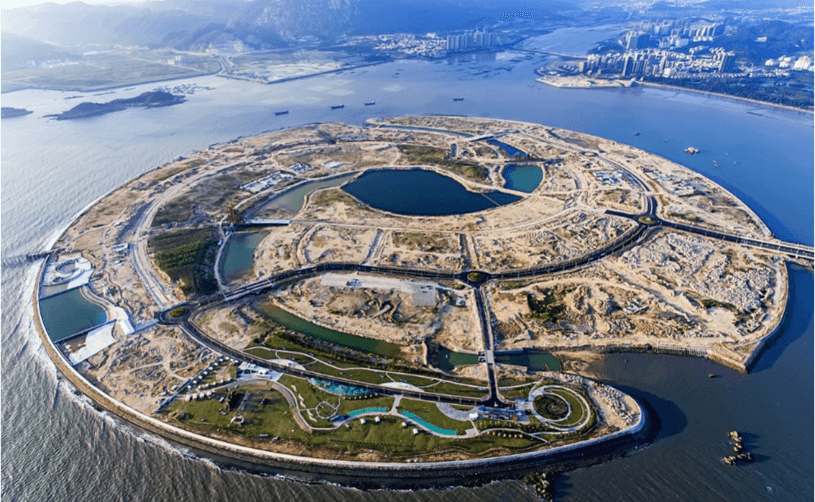

福建双鱼岛

双鱼岛项目位于漳州招商局经济技术开发区，是国务院批准的首例经营性用海项目。2010年2月正式开工建设，预计2024年完成全面开发。
基于物联网、云计算等新一代信息技术工具和方法，打造一个科技化智慧双鱼岛。双鱼岛管廊项目更是智慧管理系统的重要组成部分，是双鱼岛成为智慧岛的重要保障。

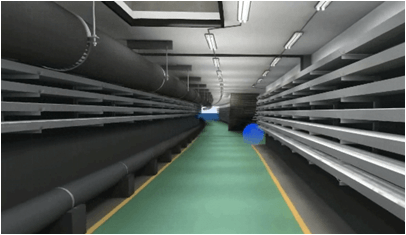

双鱼岛管廊主管廊全线长3734.7米，加上分支管廊，共划分为21个防火分区。每一个分区都设有电力线缆桥架、给排水管和气力垃圾管线等，同时在管廊内安装了氧气、甲烷、硫化氢、温湿度、电子标签定位、沉降系统、红外入侵、风机、水泵、照明等设备，用于监控管廊内环境和管廊内设备，确保城市市政公用设施安全可靠。

智慧管廊监控系统整体解决方案

优克雷联合菲尼克斯电气基于综合管廊监控系统的传统方案，结合无线接入技术、实时以太网技术、IT控制技术，为双鱼岛管廊打造最新的智慧管廊监控系统整体解决方案。

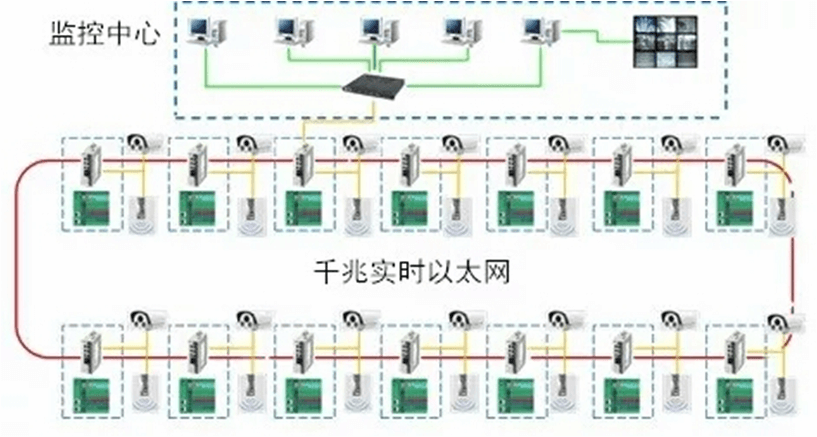

整个项目提供21套整体现场控制柜，控制柜通过千兆PROFINET实时以太网交换机连接成环网，确保整个监控系统网络的安全可靠。
千兆实时以太网交换机把各个分区ACU柜连接起来的同时，也把分区内的视屏交换机连接起来。基于PROFINET千兆网络，不仅能够高效的把视屏网络和控制网络完美结合，克服视屏数据和控制数据的冲突问题，而且由于PROFINET控制的优先RT通道，即使在大数据量网络通讯中，也能够优先转发PN数据包，保证控制数据的实时性。

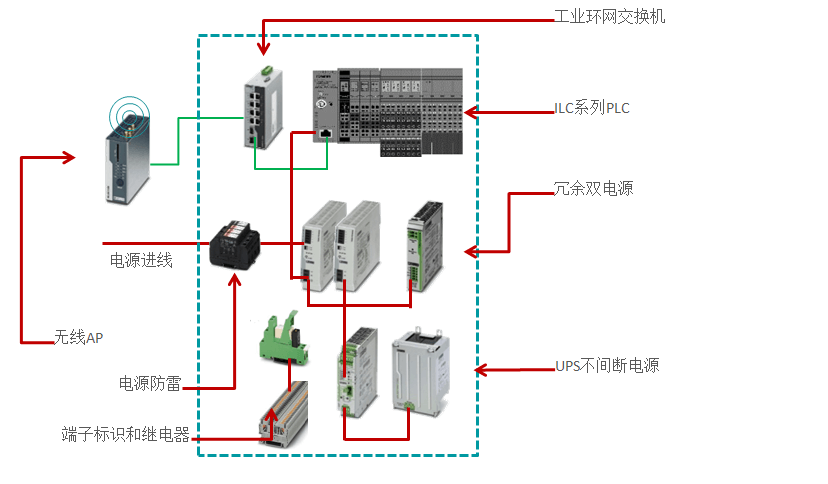

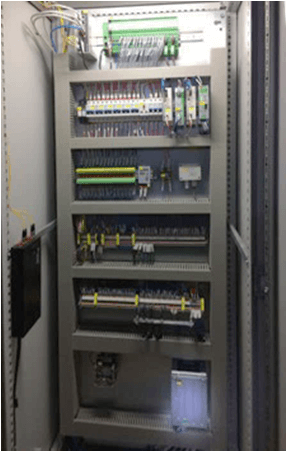

ACU控制柜

ACU控制柜作为每一个分区核心的控制设备，优克雷提供了高性价比的控制器ILC 131，通过本地的IO模块扩展，连接和控制分区内所有设备和环境监测仪器。
AL的防雷器和PR的继电器为系统和IO输出做防护和隔离。
安装在柜内的TRIO二代冗余电源，为整个控制柜提供可靠的供电。
同时安装的UPS模块，更能够为系统提供30分钟以上的临时供电，以满足管廊高可靠性的要求。

无线+控制

为了更好地满足管廊后期运维的需要，提高智慧管廊的应用实践，菲尼克斯开创性地把无线技术和控制技术运用在管廊监控系统中，打破了传统监控系统单一接入的局限，把无线接入和实时在线监测融入到管廊的日常运维的线路中。

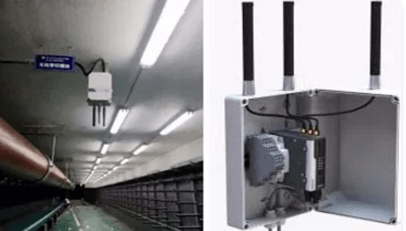

基于WLAN5100的IP65无线接入控制箱被安装在整个分区的中间，三根天线采用MIMO技术，提供300M的无线传输能力。

无线WLAN

采用菲尼克斯无线WLAN产品，全管廊工业级无线网络覆盖，实现了实时语音、视频的通信，人员定位，设备监控等功能。
每一个无线接入AP通过网线连接到就近的ACU柜内，然后通过千兆PROFINET主干光纤环网与上位机和SCADA系统连接。

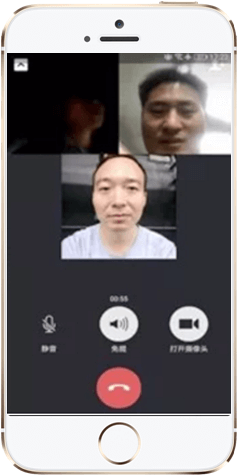

利用高性能的工业无线接入，整个管廊现场的任何角落都能够根据需求接入控制网络。任何一个现场运维人员，只需手持终端智能设备，例如智能手机，通过软件能够非常方便实现现场人员之间，现场人员与监控中心人员的无线通话、视屏会议等功能。
取消了原本布置的无线漏波电缆进行无线对讲的设计环节和成本，大大的减少总投资成本。

人员定位及现场控制

在无线覆盖的平台下，菲尼克斯IT-Powered自动化控制技术，能够与各个管廊内的AP接入箱无缝连接。通过PCWORX功能块，ACU控制柜内能够获取现场接入的智能手机的MAC地址和接入信号的强度，并实时传送给后台的SCADA系统。SCADA系统通过对PLC和AP地址的比对，能够轻松的获取现场人员的分区位置，做到实时的人员定位功能。
借助无线网络，ILC131ETH控制器的跨平台显示技术HTML5和IT控制技术，能够轻松的为现场人员实时显示现场设备和控制器的状态和内部程序，并通过WebVisit技术让现场设备状态画面直接嵌入控制器中。不用预装任何APP，现场分区的设备状态就能够显示在苹果、安卓和Windows平台的手机和移动设备中。维护人员在线实时观察现场设备，并根据现场需求进行控制和调整。
